Dòng sản xuất sơn bột tự động cho hồ sơ Công nghệ tiên tiến và hiệu quả

Dây chuyền sơn tĩnh điện tự động cho thanh nhôm định hình

Hệ thống hoàn thiện sơn tĩnh điện tích hợp cho thanh nhôm ép đùn

Dây chuyền sơn tĩnh điện tự động này được phát triển để hoàn thiện bề mặt liên tục cho các thanh nhôm định hình có chiều dài, tiết diện và yêu cầu ứng dụng khác nhau.

Hệ thống băng tải treo vận chuyển các thanh nhôm qua các khu vực xử lý chính, đảm bảo chuyển động ổn định của phôi và kết nối các công đoạn tiền xử lý, sấy khô, phun sơn, sấy chín và làm nguội thành một quy trình sản xuất tích hợp.

Việc xếp dỡ thủ công được sử dụng để duy trì tính linh hoạt khi xử lý các loại thanh nhôm khác nhau hoặc các lô sản xuất khác nhau. Toàn bộ hệ thống được thiết kế theo sản phẩm của khách hàng, sản lượng yêu cầu, tiêu chuẩn sơn và không gian nhà xưởng có sẵn.

Đặc điểm chính của hệ thống

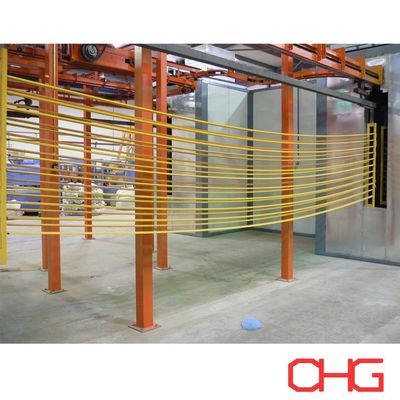

Vận chuyển treo liên tục

Băng tải treo cung cấp chuyển động liên tục của các thanh nhôm định hình giữa các giai đoạn xử lý khác nhau, đồng thời giảm lượng không gian sàn nhà xưởng cần thiết cho việc xử lý vật liệu.

Cấu hình băng tải được xác định theo:

• Chiều dài và tiết diện thanh nhôm

• Trọng lượng phôi

• Số lượng thanh nhôm trên mỗi móc treo

• Năng suất sản xuất yêu cầu

• Khoảng cách móc treo

• Thời gian xử lý

• Chiều cao thông thủy nhà xưởng

Móc treo tùy chỉnh có thể được thiết kế để duy trì vị trí phôi phù hợp trong suốt quá trình tiền xử lý, phun sơn và sấy chín.

Xếp dỡ thủ công linh hoạt

Các thanh nhôm được đặt thủ công lên móc treo băng tải tại trạm xếp và được gỡ bỏ sau khi sơn và làm nguội.

Cấu hình này mang lại sự linh hoạt khi xử lý các sản phẩm có chiều dài và hình dạng tiết diện khác nhau mà không yêu cầu thiết bị xếp dỡ tự động phức tạp.

Phun sơn tĩnh điện tự động

Khu vực phun sơn có thể sử dụng súng phun tĩnh điện tự động và bộ điều chỉnh chuyển động dọc để phun sơn liên tục.

Khi hình dạng sản phẩm yêu cầu lớp phủ bổ sung, các trạm sơn thủ công cũng có thể được tích hợp vào dây chuyền.

Quy trình sản xuất điển hình

Một quy trình sơn hoàn chỉnh cho thanh nhôm định hình có thể được sắp xếp như sau:

Xếp dỡ → Làm sạch bề mặt → Tiền xử lý hóa chất → Sấy khô hơi ẩm → Phun sơn tĩnh điện → Sấy chín → Làm nguội → Kiểm tra → Gỡ dỡ

Trình tự tiền xử lý chính xác và các thông số sơn được xác định theo hợp kim nhôm, lớp hoàn thiện yêu cầu, hiệu suất chống ăn mòn và hệ thống bột sơn được chọn.

1. Làm sạch bề mặt

Trước khi xử lý hóa chất, các chất bẩn phải được loại bỏ khỏi bề mặt nhôm.

Việc làm sạch được thiết kế để loại bỏ các chất như:

• Dầu mỡ

• Bụi bẩn

• Tàn dư ép đùn

• Ô nhiễm do thao tác

• Các tạp chất bề mặt khác

Việc làm sạch hiệu quả chuẩn bị bề mặt cho quá trình xử lý hóa chất tiếp theo và góp phần vào hiệu suất sơn ổn định.

2. Tiền xử lý nhôm

Sau khi làm sạch, các thanh nhôm định hình trải qua quy trình tiền xử lý hóa chất phù hợp.

Tùy thuộc vào thông số kỹ thuật sơn, quy trình có thể bao gồm:

• Tẩy dầu mỡ

• Rửa nước

• Ăn mòn hoặc xử lý bề mặt

• Rửa bổ sung

• Xử lý chuyển đổi

• Rửa cuối cùng

Đối với thanh nhôm định hình, có thể lựa chọn các phương pháp xử lý chuyển đổi chứa crom hoặc không chứa crom phù hợp theo hiệu suất sơn yêu cầu và thông số kỹ thuật của dự án.

Tiền xử lý có thể được thiết kế dưới dạng hệ thống phun hoặc ngâm tùy thuộc vào hình dạng thanh nhôm, năng suất sản xuất, quy trình hóa chất và điều kiện nhà xưởng.

3. Sấy khô hơi ẩm

Sau các giai đoạn tiền xử lý ướt, các thanh nhôm định hình đi vào khu vực sấy khô.

Hơi ẩm còn sót lại được loại bỏ trước khi phun sơn tĩnh điện để tạo điều kiện bề mặt phù hợp cho việc phun sơn.

Nhiệt độ sấy và thời gian lưu được xác định theo kích thước thanh nhôm, độ dày tiết diện, tốc độ băng tải và năng suất sản xuất yêu cầu.

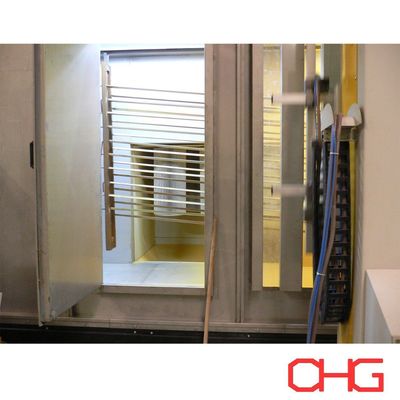

4. Phun sơn tĩnh điện

Các thanh nhôm định hình đã sấy khô được vận chuyển vào buồng phun sơn tĩnh điện.

Súng phun tĩnh điện tích điện các hạt bột sơn, chúng bị hút về phía các chi tiết nhôm được nối đất.

Hệ thống phun sơn có thể được cấu hình với:

• Súng phun sơn tự động

• Bộ điều chỉnh chuyển động dọc

• Súng sơn thủ công

• Thiết bị cung cấp bột sơn

• Hệ thống thu hồi bột sơn

Số lượng súng, vị trí và cách bố trí phun được lựa chọn theo tiết diện thanh nhôm, tốc độ băng tải, năng suất sản xuất và độ phủ sơn yêu cầu.

5. Sấy chín sơn

Sau khi phun sơn, các thanh nhôm định hình đã sơn đi vào lò sấy chín.

Việc gia nhiệt có kiểm soát làm cho bột sơn nóng chảy, chảy và liên kết chéo tạo thành một lớp màng sơn liên tục.

Hệ thống sấy chín được thiết kế theo:

• Thông số kỹ thuật sấy chín của nhà sản xuất bột sơn

• Nhiệt độ kim loại yêu cầu

• Độ dày thanh nhôm định hình

• Kích thước phôi

• Tốc độ băng tải

• Năng suất sản xuất

Điều kiện sấy chín chính xác rất quan trọng để đạt được độ bám dính, ngoại quan và tính chất cơ học của lớp sơn yêu cầu.

6. Làm nguội

Sau khi ra khỏi lò sấy chín, các thanh nhôm định hình đi qua khu vực làm nguội.

Có thể lựa chọn làm nguội tự nhiên hoặc làm nguội bằng khí cưỡng bức tùy thuộc vào năng lực dây chuyền, nhiệt độ phôi và không gian nhà xưởng có sẵn.

Sau khi nguội đủ, các thanh nhôm định hình có thể được kiểm tra và gỡ dỡ một cách an toàn.

7. Kiểm tra chất lượng sơn

Các thanh nhôm định hình hoàn thiện có thể được kiểm tra theo các yêu cầu sơn áp dụng.

Các hạng mục kiểm tra điển hình bao gồm:

• Độ dày màng sơn khô

• Ngoại quan bề mặt

• Màu sắc và độ bóng

• Độ bám dính

• Độ đồng đều của lớp sơn

• Các khuyết tật bề mặt nhìn thấy được

Có thể chỉ định kiểm tra bổ sung theo tiêu chuẩn chất lượng và ứng dụng sản phẩm của khách hàng.

Thu hồi bột sơn và đổi màu

Buồng phun sơn có thể được tích hợp với hệ thống thu hồi bột sơn phù hợp để thu gom bột sơn bị phun thừa.

Thiết bị thu hồi được lựa chọn theo:

• Khối lượng sản xuất

• Số lượng màu bột sơn

• Tần suất đổi màu

• Yêu cầu thu hồi bột sơn

• Thời gian làm sạch buồng phun yêu cầu

Đối với các nhà sản xuất thường xuyên đổi màu, cấu hình buồng phun và hệ thống thu hồi nên được xem xét cùng nhau trong quá trình thiết kế dây chuyền sản xuất ban đầu.

Ứng dụng

Dây chuyền có thể được thiết kế để sơn các sản phẩm nhôm như:

• Thanh nhôm kiến trúc

• Khung cửa sổ và cửa ra vào

• Thanh nhôm mặt dựng

• Thanh nhôm ép đùn công nghiệp

• Thanh nhôm nội thất

• Các bộ phận nhôm trang trí

• Khung tấm pin năng lượng mặt trời

• Thanh nhôm hệ thống xây dựng

• Các bộ phận vận tải

• Các sản phẩm nhôm ép đùn khác

Thiết kế theo dự án cụ thể

Mỗi dây chuyền sơn thanh nhôm định hình được phát triển theo điều kiện sản xuất thực tế của khách hàng thay vì sử dụng cấu hình thiết bị cố định.

Để chuẩn bị thiết kế dây chuyền sản xuất, các thông tin sau đây là quan trọng:

• Bản vẽ và tiết diện thanh nhôm

• Chiều dài thanh nhôm tối đa và tối thiểu

• Kích thước và trọng lượng phôi

• Năng suất yêu cầu theo giờ hoặc theo ngày

• Số lượng thanh nhôm trên mỗi móc treo

• Thông số kỹ thuật sơn

• Yêu cầu tiền xử lý

• Loại bột sơn

• Số lượng màu và tần suất đổi màu

• Kích thước nhà xưởng và chiều cao thông thủy

• Năng lượng sưởi ấm có sẵn

• Nguồn điện cục bộ

• Mức độ tự động hóa yêu cầu

Dựa trên các thông số này, chúng tôi có thể thiết kế một giải pháp hoàn chỉnh bao gồm hệ thống tiền xử lý, khu vực sấy khô hơi ẩm, băng tải treo, buồng phun sơn tĩnh điện, thiết bị phun tự động, hệ thống thu hồi bột sơn, lò sấy chín, khu vực làm nguội, hệ thống điều khiển và bố trí dây chuyền sản xuất.

Hãy liên hệ với chúng tôi với thông số kỹ thuật thanh nhôm định hình và yêu cầu sản xuất của bạn để nhận đề xuất kỹ thuật và báo giá tùy chỉnh.
