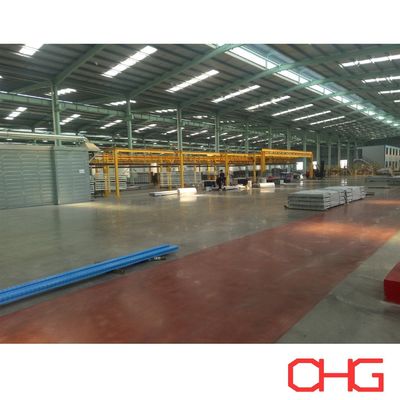

Dòng sơn bột liên tục cho hồ sơ nhôm với xử lý bằng tay và hệ thống xử lý bề mặt máy vận chuyển trên cao

Dây chuyền sản xuất sơn tĩnh điện nhôm với băng tải trên cao

Hệ thống hoàn thiện bề mặt tùy chỉnh cho ép đùn nhôm

Dây chuyền sản xuất sơn tĩnh điện cho nhôm định hình này cung cấp giải pháp tích hợp để hoàn thiện bề mặt của nhôm ép đùn kiến ​​trúc và công nghiệp.

Hệ thống sử dụng một băng tải trên cao để vận chuyển các cấu hình qua các giai đoạn sản xuất chính, tạo ra một quy trình làm việc liên tục từ tiền xử lý và sấy khô đến ứng dụng bột, xử lý, làm mát và kiểm tra lần cuối. Việc tải và dỡ tải thủ công cho phép nhà sản xuất xử lý các cấu hình có độ dài, mặt cắt ngang và yêu cầu lô khác nhau mà không gây ra sự phức tạp không cần thiết trong quy trình xử lý vật liệu.

Mỗi dây chuyền sản xuất được thiết kế theo sản phẩm nhôm thực tế, sản lượng yêu cầu, thông số lớp phủ, điều kiện nhà máy và mức độ tự động hóa mong muốn.

Cấu hình thiết bị chính

Một dây chuyền sơn tĩnh điện nhôm profile hoàn chỉnh có thể bao gồm:

• Hệ thống tiền xử lý bề mặt nhôm

• Phần rửa nước

• Lò sấy ẩm

• Băng tải trên cao

• Buồng phun bột

• Súng phun sơn tĩnh điện tự động

• Thiết bị chỉnh sửa thủ công

• Hệ thống cung cấp bột

• Thiết bị thu hồi bột

• Lò sấy bột

• Phần làm mát

• Điều khiển PLC và HMI

• Trạm bốc xếp thủ công

Cấu hình thiết bị cuối cùng phụ thuộc vào quy trình sản xuất và yêu cầu về lớp phủ của khách hàng.

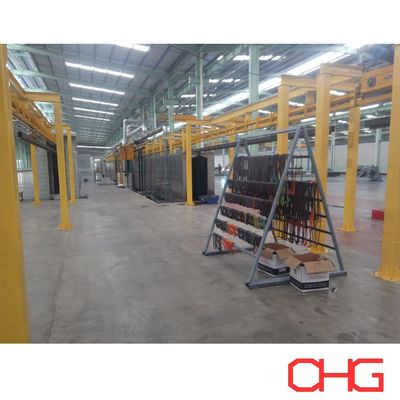

Xử lý vật liệu trên cao

Các cấu hình nhôm dài yêu cầu vị trí ổn định và khoảng cách phù hợp khi chúng di chuyển qua dây chuyền sản xuất.

Băng tải trên cao được thiết kế theo các yếu tố như:

• Độ dài hồ sơ tối đa

• Mặt cắt hồ sơ

• Trọng lượng phôi

• Hồ sơ trên mỗi móc treo

• Khoảng cách móc áo

• Công suất đường dây yêu cầu

• Tốc độ băng tải

• Chiều cao rõ ràng của xưởng

• Bố trí thiết bị

Các móc treo và điểm treo phù hợp được chọn để giữ cho cấu hình ổn định trong khi vẫn duy trì đủ khả năng tiếp cận để xử lý trước, phun bột và bảo dưỡng.

Đối với các ứng dụng yêu cầu tích lũy chất mang hoặc kiểm soát sản xuất linh hoạt hơn, băng tải Power và Free cũng có thể được xem xét.

Tiền xử lý hồ sơ nhôm

Việc chuẩn bị bề mặt có ảnh hưởng đáng kể đến khả năng bám dính và ăn mòn của lớp sơn tĩnh điện thành phẩm.

Trước khi thi công bột, các cấu hình nhôm được làm sạch và xử lý hóa học để loại bỏ các chất gây ô nhiễm và tạo ra bề mặt thích hợp cho lớp phủ.

Trình tự tiền xử lý nhôm điển hình có thể bao gồm:

Tẩy dầu mỡ → Rửa sạch → Khắc / Xử lý bề mặt → Rửa sạch → Xử lý chuyển đổi → Rửa sạch lần cuối

Trình tự thực tế được xác định bởi hợp kim nhôm, tình trạng bề mặt, hệ thống hóa học và hiệu suất lớp phủ cần thiết.

Làm sạch và tẩy dầu mỡ

Dầu, mỡ, bụi, cặn đùn và các chất gây ô nhiễm khác được loại bỏ khỏi bề mặt nhôm trước khi xử lý hóa học tiếp theo.

Khắc và xử lý bề mặt

Khi cần thiết, có thể kết hợp giai đoạn khắc axit hoặc xử lý bề mặt liên quan để chuẩn bị nền nhôm cho quá trình xử lý chuyển đổi tiếp theo.

Xử lý chuyển đổi

Tùy thuộc vào thông số kỹ thuật của dự án, dây chuyền có thể sử dụng phương pháp xử lý chuyển đổi không chứa crôm hoặc không chứa crôm thích hợp.

Quy trình được chọn giúp thiết lập bề mặt tiếp xúc phù hợp giữa nền nhôm và lớp sơn tĩnh điện, đồng thời góp phần bảo vệ chống ăn mòn cần thiết.

Rửa lần cuối

Hóa chất xử lý còn sót lại được loại bỏ trước khi tiến hành sấy hồ sơ. Yêu cầu rửa cuối cùng, bao gồm cả chất lượng nước, được xác định theo hóa chất tiền xử lý đã chọn.

Làm khô độ ẩm trước khi phủ bột

Sau khi xử lý ướt, các cấu hình nhôm đi vào phần sấy khô để loại bỏ độ ẩm còn sót lại trên bề mặt.

Hệ thống sấy được thiết kế theo:

• Kích thước hồ sơ

• Độ dày phần nhôm

• Tốc độ băng tải

• Năng lực sản xuất

• Quá trình tiền xử lý

• Điều kiện sấy yêu cầu

Bề mặt phôi đủ khô sẽ tạo điều kiện thích hợp cho việc sơn bột tĩnh điện tiếp theo.

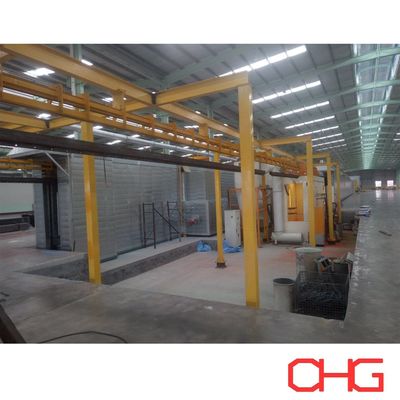

Ứng dụng bột tĩnh điện

Các cấu hình nhôm đã được chuẩn bị sẵn sẽ đi vào buồng phun bột, tại đây bột tích điện được phủ lên các phôi đã được nối đất.

Tùy theo yêu cầu sản xuất, phần phun có thể kết hợp:

• Súng phun tự động

• đối ứng

• Súng cảm ứng thủ công

• Thiết bị cung cấp bột

• Thiết bị thu hồi bột

Súng tự động cung cấp ứng dụng lặp lại trong quá trình sản xuất liên tục, trong khi có thể sử dụng thao tác chỉnh sửa thủ công cho các mặt cắt phức tạp, khu vực lõm và các vị trí cần có phạm vi phủ sóng bổ sung.

Số lượng và vị trí súng phun được xác định theo hình dạng biên dạng, tốc độ đường truyền, công suất yêu cầu và thông số kỹ thuật của lớp phủ.

Phục hồi bột và quản lý màu

Bột phun quá mức được thu gom bằng hệ thống chiết và thu hồi buồng.

Cấu hình khôi phục thích hợp phụ thuộc vào:

• Số lượng bột màu

• Tần suất thay đổi màu sắc

• Khối lượng sản xuất

• Yêu cầu thu hồi bột

• Thời gian vệ sinh cần thiết

• Cấu hình buồng phun

Đối với các nhà sản xuất sản xuất nhiều màu sắc, yêu cầu thay đổi màu sắc cần được xem xét trong quá trình thiết kế ban đầu của gian hàng và hệ thống phục hồi.

bảo dưỡng bột

Sau khi phun, các tấm được phủ sẽ được chuyển vào lò bảo dưỡng.

Trong quá trình đóng rắn, bột tan chảy, chảy và liên kết chéo để tạo thành màng phủ hoàn thiện.

Hệ thống bảo dưỡng được thiết kế theo yêu cầu của nhà sản xuất bột và đặc tính nhiệt của nhôm định hình.

Các yếu tố quan trọng bao gồm:

• Nhiệt độ kim loại cần thiết

• Đặc điểm kỹ thuật bảo dưỡng bột

• Mặt cắt ngang và độ dày của tường

• Tốc độ băng tải

• Năng lực sản xuất

• Cấu hình lò nướng

• Năng lượng sưởi ấm có sẵn

Điều kiện bảo dưỡng chính xác rất quan trọng để đạt được hình thức bên ngoài, độ bám dính, tính chất cơ học và hiệu suất phủ lâu dài theo yêu cầu.

Làm mát và kiểm tra lần cuối

Sau khi rời khỏi lò bảo dưỡng, các cấu hình được phủ đi qua phần làm mát trước khi dỡ ra và xử lý tiếp.

Sản phẩm hoàn thiện sau đó có thể được kiểm tra theo các đặc điểm kỹ thuật chất lượng được yêu cầu.

Các hạng mục kiểm tra điển hình bao gồm:

• Độ dày màng khô

• Bề mặt xuất hiện

• Màu sắc và độ bóng

• Độ bám dính của lớp phủ

• Tính đồng nhất của lớp phủ

• Khiếm khuyết có thể nhìn thấy

Thử nghiệm bổ sung có thể được kết hợp theo tiêu chuẩn sản phẩm của khách hàng và yêu cầu sử dụng cuối cùng.

Ứng dụng điển hình

Dây chuyền sản xuất có thể tùy chỉnh cho các sản phẩm nhôm như:

• Hồ sơ cửa sổ và cửa ra vào

• Hồ sơ tường rèm

• đùn nhôm kiến ​​trúc

• Profile nhôm công nghiệp

• Linh kiện nội thất

• Profile nhôm trang trí

• Khung bảng năng lượng mặt trời

• Xây dựng các thành phần hệ thống

• Máy ép đùn liên quan đến vận tải

• Sản phẩm nhôm tổng hợp

Bởi vì các sản phẩm khác nhau có mặt cắt ngang và yêu cầu hoàn thiện khác nhau nên cách bố trí và quy trình dây chuyền sản xuất phải được phát triển xung quanh phạm vi sản phẩm thực tế.

Giải pháp sơn tĩnh điện nhôm tùy chỉnh

Mỗi dây chuyền sơn tĩnh điện nhôm định hình đều được thiết kế theo điều kiện sản xuất cụ thể của dự án.

Để phát triển giải pháp kỹ thuật phù hợp, các thông tin sau đây đặc biệt quan trọng:

• Bản vẽ hoặc mặt cắt nhôm

• Độ dài hồ sơ tối đa và tối thiểu

• Kích thước phôi tối đa

• Trọng lượng hồ sơ

• Năng lực sản xuất hàng giờ hoặc hàng ngày cần thiết

• Số lượng hồ sơ trên mỗi móc treo

• Thông số lớp phủ cần thiết

• Yêu cầu tiền xử lý

• Loại bột

• Số lượng màu sắc

• Tần số thay đổi màu sắc

• Kích thước nhà máy và chiều cao rõ ràng

• Nguồn năng lượng sẵn có

• Điều kiện điện cục bộ

• Mức độ tự động hóa cần thiết

Dựa trên thông tin này, chúng tôi có thể thiết kế hệ thống tiền xử lý, thiết bị sấy khô, băng tải trên cao, buồng phun bột, thiết bị phục hồi và ứng dụng bột, lò xử lý, bộ phận làm mát, hệ thống điều khiển và bố trí dây chuyền sản xuất hoàn chỉnh để phù hợp với yêu cầu sản xuất của khách hàng.

Liên hệ với chúng tôi với thông tin hồ sơ nhôm của bạn và năng lực sản xuất cần thiết để có đề xuất và báo giá kỹ thuật tùy chỉnh.
