Dây chuyền sơn tĩnh điện thiết kế cho nhôm định hình với hệ thống hoàn thiện tùy chỉnh và băng tải trên cao cho luồng sản xuất

Hệ thống hoàn thiện tùy chỉnh cho nhôm kiến trúc và công nghiệp

Dây chuyền sơn tĩnh điện tự động này được thiết kế cho các thanh nhôm định hình và các bộ phận nhôm đùn với chiều dài, tiết diện và yêu cầu sơn khác nhau.

Hệ thống tích hợp xử lý bề mặt, sấy khô, phun sơn tĩnh điện, sấy khô, làm nguội và xử lý vật liệu vào một quy trình sản xuất phối hợp. Hệ thống băng tải trên cao vận chuyển các thanh nhôm giữa các khu vực xử lý chính, trong khi việc xếp dỡ thủ công mang lại sự linh hoạt trong việc xử lý các kích cỡ sản phẩm và lô sản xuất khác nhau.

Mỗi dây chuyền được tùy chỉnh theo sản phẩm nhôm của khách hàng, sản lượng yêu cầu, thông số kỹ thuật sơn, kích thước nhà máy và mức độ tự động hóa mong muốn.

Quy trình sơn hoàn chỉnh cho nhôm định hình

Một trình tự sản xuất điển hình có thể được cấu hình như sau:

Xếp dỡ thủ công → Xử lý bề mặt → Sấy ẩm → Phun sơn tĩnh điện → Sấy sơn → Làm nguội → Kiểm tra → Dỡ hàng thủ công

Quy trình xử lý bề mặt và sơn chi tiết được lựa chọn theo hợp kim nhôm, tình trạng bề mặt, hiệu suất chống ăn mòn yêu cầu và các thông số hoàn thiện áp dụng.

Xử lý bề mặt nhôm

Chuẩn bị bề mặt đúng cách là điều cần thiết trước khi sơn.

Các thanh nhôm định hình có thể chứa dầu, bụi, cặn đùn, oxit và các chất gây ô nhiễm khác có thể ảnh hưởng đến độ bám dính và vẻ ngoài của lớp sơn.

Tùy thuộc vào yêu cầu của dự án, quy trình xử lý bề mặt có thể bao gồm các giai đoạn như:

• Tẩy dầu mỡ

• Rửa nước

• Ăn mòn hoặc xử lý bề mặt

• Rửa bổ sung

• Làm sạch bề mặt khi cần thiết

• Xử lý chuyển đổi

• Rửa cuối cùng

Đối với các sản phẩm nhôm, có thể lựa chọn các quy trình chuyển đổi phù hợp có chứa hoặc không chứa crom tùy theo hệ thống sơn yêu cầu và yêu cầu về môi trường.

Việc xử lý bề mặt có thể được thiết kế dưới dạng hệ thống phun hoặc ngâm tùy thuộc vào hình dạng thanh nhôm, công suất sản xuất, quy trình hóa học và điều kiện nhà máy.

Sấy ẩm

Sau khi xử lý bề mặt ướt, các thanh nhôm đi qua khu vực sấy để loại bỏ nước còn sót lại trước khi phun sơn.

Bề mặt được sấy khô đúng cách sẽ cung cấp điều kiện ổn định hơn cho việc phun sơn tĩnh điện và giúp ngăn ngừa các khuyết tật sơn liên quan đến độ ẩm.

Điều kiện sấy được xác định theo kích thước thanh nhôm, tốc độ dây chuyền, quy trình xử lý bề mặt và yêu cầu sản xuất.

Phun sơn tĩnh điện tự động

Sau khi sấy, các thanh nhôm đi vào buồng phun sơn.

Các súng phun tĩnh điện tự động phun các hạt sơn tích điện lên bề mặt nhôm được nối đất. Cấu hình phun được thiết kế theo kích thước thanh nhôm, hình dạng tiết diện, tốc độ băng tải và độ phủ sơn yêu cầu.

Tùy thuộc vào ứng dụng, khu vực sơn có thể bao gồm:

• Súng phun tĩnh điện tự động

• Máy phun dạng con lắc

• Trạm sửa chữa thủ công

• Thiết bị cung cấp bột sơn

• Hệ thống thu hồi bột sơn

• Thiết bị đổi màu

Việc sửa chữa thủ công có thể kết hợp với phun tự động khi sản phẩm có các khu vực lõm hoặc các đặc điểm tiết diện phức tạp đòi hỏi độ phủ bổ sung.

Hệ thống thu hồi bột sơn

Bột sơn bị phun thừa có thể được thu hồi thông qua hệ thống thu hồi phù hợp.

Cấu hình thu hồi được lựa chọn theo các yếu tố như:

• Công suất sản xuất

• Số lượng màu sơn

• Tần suất đổi màu

• Yêu cầu sử dụng bột sơn

• Cấu hình buồng phun

• Thời gian làm sạch yêu cầu

Các giải pháp thu hồi khác nhau có thể được tích hợp theo chiến lược sản xuất và yêu cầu sơn bột của khách hàng.

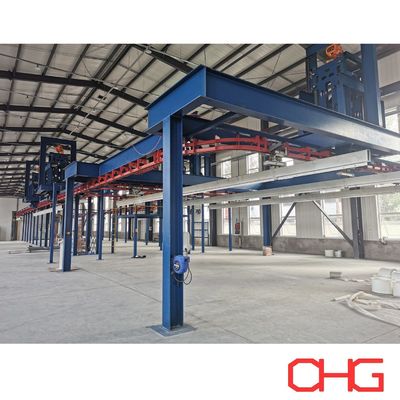

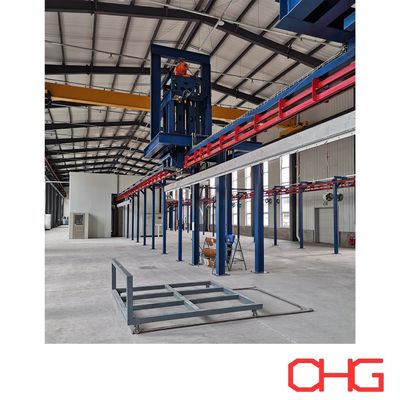

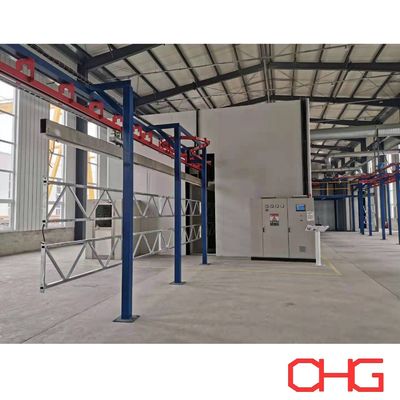

Hệ thống băng tải trên cao

Băng tải trên cao kết nối các giai đoạn sản xuất khác nhau và duy trì chuyển động có kiểm soát của các thanh nhôm trong suốt dây chuyền sơn.

Hệ thống băng tải được thiết kế theo:

• Chiều dài thanh nhôm tối đa

• Trọng lượng phôi

• Số lượng thanh nhôm trên mỗi móc treo

• Công suất sản xuất yêu cầu

• Khoảng cách móc treo

• Tốc độ dây chuyền

• Chiều cao thông thủy nhà xưởng

• Bố trí thiết bị

Tùy thuộc vào luồng sản xuất yêu cầu, có thể xem xét băng tải trên cao liên tục hoặc băng tải Power and Free.

Móc treo tùy chỉnh cũng có thể được phát triển theo hình dạng thanh nhôm và hướng sơn yêu cầu.

Sấy sơn

Sau khi sơn, các thanh nhôm được sơn được vận chuyển vào lò sấy.

Dưới điều kiện nhiệt độ được kiểm soát, bột sơn nóng chảy, chảy và liên kết hóa học để tạo thành một lớp màng sơn liên tục.

Hiệu suất sấy không chỉ phụ thuộc vào nhiệt độ không khí trong lò mà còn phụ thuộc vào nhiệt độ kim loại thực tế của thanh nhôm. Do đó, các điều kiện sấy yêu cầu nên được thiết kế theo:

• Thông số kỹ thuật sấy của nhà sản xuất bột sơn

• Kích thước thanh nhôm

• Độ dày tiết diện nhôm

• Tốc độ băng tải

• Công suất sản xuất

• Hiệu suất sơn yêu cầu

Các phương pháp gia nhiệt phù hợp có thể được lựa chọn theo nguồn năng lượng sẵn có của khách hàng và điều kiện nhà máy.

Làm nguội và kiểm tra cuối cùng

Sau khi sấy, các thanh nhôm đi qua khu vực làm nguội trước khi dỡ hàng.

Sau khi nguội đủ, sản phẩm hoàn chỉnh có thể được kiểm tra theo thông số kỹ thuật chất lượng yêu cầu.

Các hạng mục kiểm tra điển hình có thể bao gồm:

• Độ dày lớp sơn

• Vẻ ngoài bề mặt

• Màu sắc

• Độ bóng

• Độ bám dính

• Độ đồng đều của lớp sơn

• Các khuyết tật bề mặt nhìn thấy được

Các bài kiểm tra hiệu suất bổ sung có thể được quy định theo tiêu chuẩn sơn của khách hàng và yêu cầu sử dụng cuối cùng.

Xếp dỡ linh hoạt

Việc xếp dỡ thủ công mang lại sự linh hoạt thực tế khi dây chuyền xử lý các thanh nhôm có chiều dài, tiết diện và số lượng lô khác nhau.

Cấu hình xếp dỡ, khoảng cách móc treo và hướng sản phẩm được xem xét cùng nhau trong quá trình tính toán công suất sản xuất để đảm bảo cấu hình băng tải phù hợp với sản lượng yêu cầu.

Khi cần thiết, các phương án xử lý vật liệu khác cũng có thể được phát triển cho các yêu cầu tự động hóa cao hơn.

Ứng dụng điển hình

Dây chuyền sơn tĩnh điện tự động cho nhôm định hình có thể được thiết kế cho các sản phẩm như:

• Nhôm định hình kiến trúc

• Thanh cửa sổ và cửa ra vào

• Các bộ phận tường rèm

• Nhôm định hình công nghiệp

• Thanh nhôm nội thất

• Sản phẩm nhôm trang trí

• Khung tấm pin năng lượng mặt trời

• Các bộ phận vận tải

• Sản phẩm nhôm đùn thông thường

Các ứng dụng khác nhau có thể yêu cầu các quy trình xử lý bề mặt, thông số kỹ thuật bột sơn, cấu hình băng tải và điều kiện sấy khác nhau.

Dây chuyền sơn tĩnh điện nhôm định hình tùy chỉnh

Không có một dây chuyền sản xuất tiêu chuẩn nào phù hợp với mọi nhà sản xuất nhôm định hình. Kích thước và cấu hình thiết bị nên được xác định theo sản phẩm thực tế và điều kiện sản xuất yêu cầu.

Thông tin quan trọng cho kỹ thuật bao gồm:

• Bản vẽ hoặc tiết diện thanh nhôm

• Chiều dài thanh nhôm tối đa và tối thiểu

• Kích thước phôi tối đa

• Trọng lượng phôi

• Công suất yêu cầu theo giờ hoặc theo ngày

• Số lượng thanh nhôm trên mỗi móc treo

• Thông số kỹ thuật sơn yêu cầu

• Yêu cầu quy trình xử lý bề mặt

• Số lượng màu sơn

• Tần suất đổi màu

• Kích thước nhà xưởng và chiều cao thông thủy sẵn có

• Nguồn năng lượng gia nhiệt sẵn có

• Điều kiện điện địa phương

• Mức độ tự động hóa yêu cầu

Dựa trên các thông số này, chúng tôi có thể phát triển một giải pháp tùy chỉnh bao gồm hệ thống xử lý bề mặt, khu vực sấy ẩm, băng tải trên cao, buồng phun sơn, thiết bị phun sơn tự động, hệ thống thu hồi bột sơn, lò sấy, khu vực làm nguội, hệ thống điều khiển và bố trí dây chuyền sản xuất hoàn chỉnh.

Hãy liên hệ với chúng tôi với thông số kỹ thuật thanh nhôm và yêu cầu sản xuất của bạn để nhận đề xuất kỹ thuật và báo giá tùy chỉnh.
