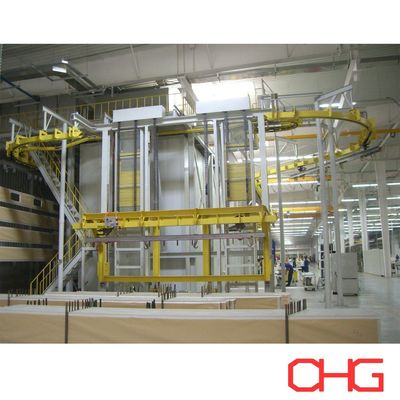

Hệ thống vận chuyển điện trên cao và tự do với thiết bị nâng và chuyển giao tích hợp cho bố trí đường sơn phức tạp

Xử lý vật liệu trên cao tùy chỉnh để sản xuất lớp phủ tự động

Hệ thống băng tải Power và Free với thiết bị nâng này được thiết kế cho các dây chuyền sản xuất sơn công nghiệp yêu cầu vận chuyển phôi linh hoạt, chuyển dọc, tích lũy và chuyển động có kiểm soát giữa các phần quy trình khác nhau.

Bằng cách kết hợp băng tải trên cao Power và Free với thiết bị nâng và chuyển, phôi có thể được vận chuyển không chỉ theo chiều ngang qua dây chuyền sản xuất mà còn theo chiều dọc theo yêu cầu của quy trình hoặc cách bố trí nhà máy.

Cấu hình này đặc biệt hữu ích cho các dây chuyền phủ liên quan đến trạm bốc xếp, bố trí băng tải đa cấp, điểm chuyển quy trình, xử lý ngâm hoặc các khu vực có độ cao băng tải khác nhau.

Hệ thống hoàn chỉnh được tùy chỉnh theo kích thước phôi, trọng lượng, năng lực sản xuất, quy trình xử lý, chiều cao thông thoáng của nhà máy và cách bố trí thiết bị phủ.

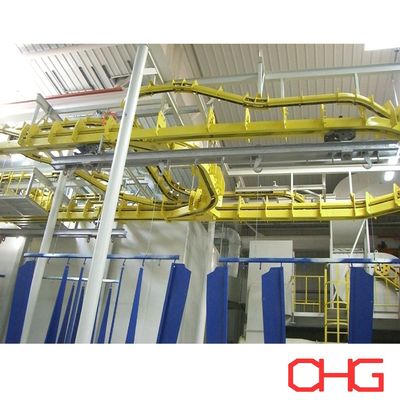

Cấu hình băng tải nguồn và miễn phí

Băng tải sử dụng nguồn điện riêng và đường ray tự do.

Đường dẫn điện chứa xích dẫn động cung cấp lực vận chuyển, trong khi các phương tiện vận chuyển riêng lẻ di chuyển trên đường tự do. Thông qua cơ chế gắn và nhả cơ học, các vật mang có thể di chuyển độc lập trong hệ thống băng tải.

Sự sắp xếp này cho phép các nhà vận chuyển:

• Di chuyển qua các phần quy trình liên tục

• Dừng tại các trạm được chỉ định

• Tích lũy ở vùng đệm

• Được phát hành riêng lẻ

• Chuyển giữa các phần băng tải

• Thay đổi tuyến đường khi cần thiết

• Phối hợp với thiết bị nâng

So với băng tải trên cao liên tục thông thường, điều này mang lại sự linh hoạt cao hơn cho các quy trình phủ với thời gian chu kỳ khác nhau.

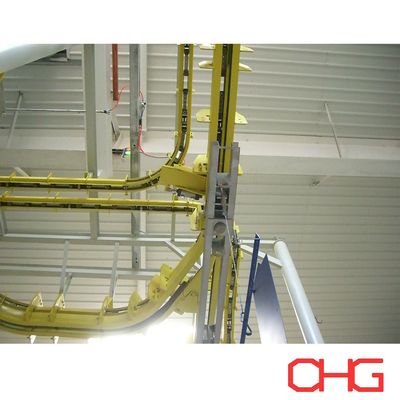

Thiết bị nâng tích hợp

Hệ thống nâng cung cấp chuyển động thẳng đứng có kiểm soát của vật mang hoặc phôi tại các vị trí được chỉ định.

Tùy thuộc vào quy trình sản xuất, thiết bị nâng có thể được kết hợp để:

• Nâng phôi từ mức tải lên mức băng tải trên cao

• Hạ thấp các phương tiện vận chuyển để tải hoặc dỡ hàng thuận tiện

• Kết nối các phần băng tải ở các độ cao khác nhau

• Chuyển sản phẩm giữa các khu vực xử lý

• Hỗ trợ quá trình ngâm hoặc nhúng nếu có

• Điều chỉnh tuyến băng tải theo giới hạn chiều cao của nhà máy

Hành trình nâng, khả năng chịu tải, phương pháp chuyển tải và trình tự vận hành được thiết kế theo dự án thực tế.

Tải và dỡ hàng thuận tiện

Đối với các phôi lớn, nặng hoặc khó xử lý, việc tải trực tiếp lên băng tải trên cao có thể bất tiện.

Trạm nâng có thể hạ thấp phương tiện vận chuyển xuống độ cao làm việc phù hợp hơn để xếp hoặc dỡ hàng. Sau khi sản phẩm được cố định chắc chắn, giá đỡ được nâng lên và chuyển trở lại hệ thống băng tải chính.

Sự sắp xếp này có thể:

• Đơn giản hóa việc xử lý phôi

• Giảm sức nâng không cần thiết của người vận hành

• Cải thiện khả năng tiếp cận với các nhà cung cấp dịch vụ và móc treo

• Hỗ trợ xử lý các sản phẩm lớn hơn

• Kết nối các hoạt động trên mặt đất với vận chuyển trên cao

Việc bốc dỡ có thể thực hiện thủ công, có sự hỗ trợ của xe nâng hoặc phối hợp với các thiết bị xử lý vật liệu khác tùy thuộc vào đặc tính của sản phẩm.

Thiết kế giá treo và giá treo tùy chỉnh

Các giá đỡ được thiết kế phù hợp với phôi thực tế đang được vận chuyển.

Các cân nhắc về thiết kế bao gồm:

• Kích thước phôi tối đa

• Trọng lượng tối đa

• Số lượng sản phẩm trên mỗi hãng vận chuyển

• Trọng tâm

• Định hướng treo

• Khả năng tiếp cận lớp phủ cần thiết

• Khoảng cách sóng mang

• Giải phóng mặt bằng băng tải

• Kích thước cửa lò

• Phương pháp tải và dỡ hàng

• Yêu cầu nâng

Các đồ gá và móc treo phù hợp giúp duy trì độ ổn định của phôi trong quá trình vận chuyển, nâng, phun, bảo dưỡng và các quá trình phủ khác.

Tích lũy sóng mang và đệm

Công nghệ Power and Free cho phép chất mang tích tụ tại các vị trí được chỉ định mà không dừng toàn bộ băng tải.

Vùng tích lũy có thể được kết hợp:

• Trước buồng phun

• Trước khi xử lý lò

• Giữa các tiến trình có thời gian chu kỳ khác nhau

• Tại các trạm bốc hàng

• Tại các trạm dỡ hàng

• Trước khi nâng hoặc chuyển thiết bị

• Tại các khu vực kiểm tra

Điều này cung cấp bộ đệm sản xuất và giúp điều phối các thiết bị phủ hoạt động ở các tốc độ xử lý khác nhau.

Định tuyến băng tải linh hoạt

Tuyến băng tải có thể được tùy chỉnh theo quy trình phủ và không gian xưởng sẵn có.

Khi cần thiết, các công tắc và bộ phận chuyển giao có thể cho phép các thiết bị vận chuyển đi theo các đường dẫn khác nhau trong dây chuyền sản xuất.

Các cấu hình có thể bao gồm:

• Tuyến băng tải chính và nhánh

• Phần bỏ qua quy trình

• Nhiều trạm phủ

• Khu vực tích tụ riêng biệt

• Điểm bốc xếp thay thế

• Phần băng tải ở các độ cao khác nhau

Định tuyến linh hoạt có thể đặc biệt hữu ích khi một số loại sản phẩm được xử lý trên cùng một dây chuyền phủ.

Tích hợp với thiết bị sản xuất lớp phủ

Hệ thống nâng và băng tải Power and Free có thể được tích hợp với nhiều quy trình và thiết bị phủ khác nhau, bao gồm:

• Hệ thống tiền xử lý phun

• Hệ thống tiền xử lý ngâm

• Phần sấy ẩm

• Buồng phun bột

• Thiết bị phun bột tự động

• Trạm chạm thủ công

• Thiết bị sơn chất lỏng

• Lò sấy

• Vùng làm mát

• Trạm kiểm tra

• Khu vực bốc dỡ hàng

Bố trí băng tải và trình tự di chuyển của phương tiện vận chuyển được phối hợp với quy trình hoàn chỉnh trong quá trình kỹ thuật.

Điều khiển và đồng bộ hóa dựa trên PLC

Thiết bị băng tải và nâng hạ có thể được tích hợp vào hệ thống điều khiển PLC và HMI của dây chuyền sản xuất.

Tùy theo cấu hình dự án, hệ thống điều khiển có thể phối hợp:

• Chuyển động của băng tải

• Phát hiện sóng mang

• Dừng và thả vị trí

• Trình tự tích lũy

• Hoạt động nâng và hạ

• Cơ chế chuyển giao

• Tốc độ băng tải

• Định tuyến quy trình

• Khóa liên động thiết bị

• báo lỗi

• Trạng thái hoạt động

Các cảm biến và thiết bị phát hiện vị trí có thể được lắp đặt tại các vị trí quan trọng để điều phối chuyển động của vật mang với thiết bị nâng và phủ.

Bảo vệ an toàn và thiết bị

Các biện pháp an toàn phù hợp được kết hợp tùy theo cách bố trí thiết bị, tải trọng của phương tiện vận chuyển, hoạt động nâng và môi trường sản xuất.

Tùy thuộc vào ứng dụng, hệ thống có thể bao gồm:

• Thiết bị dừng khẩn cấp

• Phát hiện vị trí sóng mang

• Phát hiện vị trí nâng

• Bảo vệ quá tải

• Khóa liên động cơ khí

• Khóa liên động băng tải

• Kiểm soát chống va chạm khi cần thiết

• Bảo vệ cơ khí

• báo lỗi

• Bảo vệ người vận hành xung quanh khu vực nâng và chuyển

Cấu hình an toàn chi tiết được xác định trong quá trình kỹ thuật dự án.

Ưu điểm chính

• Chuyển vật liệu ngang và dọc:Kết hợp vận chuyển trên cao với thiết bị nâng cho phép người vận chuyển di chuyển giữa các độ cao và khu vực xử lý khác nhau trong một hệ thống xử lý vật liệu phối hợp.
• Quy trình sản xuất linh hoạt:Kiểm soát chất mang riêng lẻ cho phép các phôi dừng, tích lũy, chuyển và tiếp tục theo yêu cầu quy trình thực tế.
• Cải thiện việc sử dụng không gian hội thảo:Vận chuyển trên cao giúp giảm chiếm dụng không gian sàn, trong khi vận chuyển theo chiều dọc giúp phát triển bố trí băng tải xung quanh điều kiện hiện tại của nhà máy.
• Xử lý phôi dễ dàng hơn:Việc hạ thấp phương tiện vận chuyển ở vị trí xếp hoặc dỡ hàng có thể đơn giản hóa việc xử lý các sản phẩm lớn hoặc nặng.
• Bộ đệm sản xuất:Khu vực tích lũy giúp cân bằng các quy trình với thời gian chu kỳ khác nhau và giảm tác động của sự gián đoạn tạm thời.
• Tùy chỉnh cho các phôi khác nhau:Công suất vận chuyển, thiết kế móc treo, thiết bị nâng, bố trí đường ray và logic điều khiển được thiết kế theo sản phẩm thực tế thay vì dựa trên cấu hình tiêu chuẩn cố định.

Ứng dụng điển hình

Hệ thống băng tải Power và Free với thiết bị nâng có thể được sử dụng trong dây chuyền sơn phủ cho:

• Linh kiện ô tô

• Bộ phận máy móc

• Tủ và vỏ điện

• Sản phẩm HVAC

• Thiết bị nông nghiệp

• Đồ nội thất bằng kim loại

• Hệ thống lưu trữ

• Sản phẩm thép chế tạo

• Linh kiện công nghiệp lớn

• Sản phẩm kim loại tổng hợp

Cấu hình phù hợp phụ thuộc vào trọng lượng phôi, kích thước, quy trình phủ và năng lực sản xuất cần thiết.

Cấu hình kỹ thuật

Giải pháp băng tải và nâng hạ tùy chỉnh

Mỗi hệ thống băng tải Power và Free được thiết kế theo quy trình sản xuất và điều kiện nhà máy của khách hàng.

Thông tin kỹ thuật quan trọng bao gồm:

• Kích thước phôi

• Trọng lượng phôi tối đa

• Sản phẩm trên mỗi hãng vận chuyển

• Năng lực sản xuất cần thiết

• Luồng quy trình

• Khoảng cách sóng mang

• Yêu cầu tốc độ băng tải

• Kích thước nhà máy và chiều cao rõ ràng

• Chiều cao nâng cần thiết

• Phương pháp tải và dỡ hàng

• Vị trí tích lũy

• Định tuyến băng tải

• Bố trí thiết bị phủ

• Mức độ tự động hóa cần thiết

Dựa trên các thông số này, chúng tôi có thể phát triển một giải pháp tùy chỉnh bao gồm hệ thống Đường ray Power và Free, giá đỡ, móc treo, thiết bị nâng, bộ phận tích lũy, cơ cấu chuyển tải, hệ thống truyền động, điều khiển PLC, bảo vệ an toàn và tích hợp với dây chuyền sản xuất lớp phủ hoàn chỉnh.

Liên hệ với chúng tôi với thông tin phôi, quy trình phủ và cách bố trí nhà máy của bạn để có đề xuất hệ thống nâng và băng tải Power và Free tùy chỉnh.
