Đường dây sản xuất sơn bột tùy chỉnh Hệ thống vận chuyển trên không chuyên nghiệp và miễn phí của chúng tôi

Hệ thống sơn tự động linh hoạt cho sản phẩm kim loại công nghiệp

Dây chuyền sản xuất sơn tĩnh điện với băng tải Power and Free này được thiết kế cho các nhà sản xuất yêu cầu xử lý vật liệu linh hoạt, luồng sản xuất được kiểm soát và hiệu suất sơn tĩnh điện đáng tin cậy.

Băng tải trên cao Power and Free cho phép các xe chở riêng lẻ dừng, tích lũy, nhả hoặc chuyển đổi theo yêu cầu của các giai đoạn quy trình khác nhau. So với băng tải liên tục thông thường, cấu hình này mang lại sự linh hoạt cao hơn khi sản phẩm yêu cầu thời gian xử lý khác nhau hoặc khi nhiều loại phôi được xử lý trên cùng một dây chuyền sản xuất.

Hệ thống sơn hoàn chỉnh có thể được tùy chỉnh theo kích thước phôi của khách hàng, trọng lượng, năng lực sản xuất, yêu cầu sơn, bố trí nhà máy và mức độ tự động hóa yêu cầu.

Cấu hình dây chuyền sản xuất chính

Tùy thuộc vào yêu cầu của dự án, dây chuyền sơn tĩnh điện Power and Free hoàn chỉnh có thể tích hợp:

• Hệ thống tiền xử lý bề mặt

• Khu vực sấy khô hơi ẩm

• Băng tải trên cao Power and Free

• Buồng phun sơn tĩnh điện tự động

• Súng phun tĩnh điện tự động

• Trạm sửa chữa thủ công

• Thiết bị cung cấp và thu hồi bột sơn

• Lò sấy sơn tĩnh điện

• Khu vực làm mát

• Trạm bốc và dỡ hàng

• Hệ thống điều khiển PLC và HMI

Cấu hình thiết bị được chọn theo quy trình sơn thực tế thay vì sử dụng bố trí tiêu chuẩn cố định.

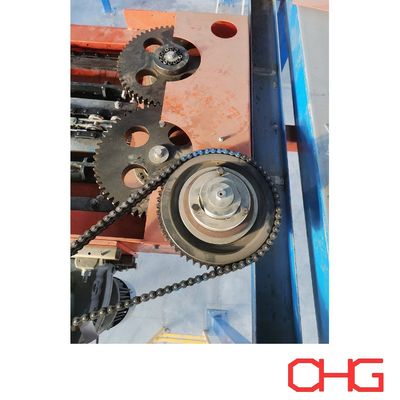

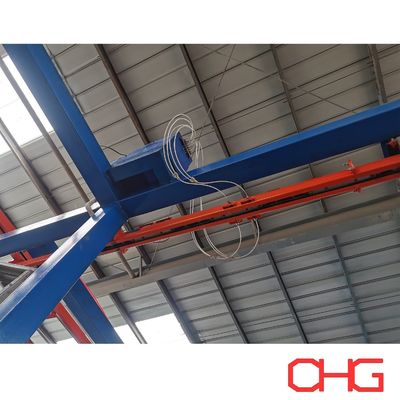

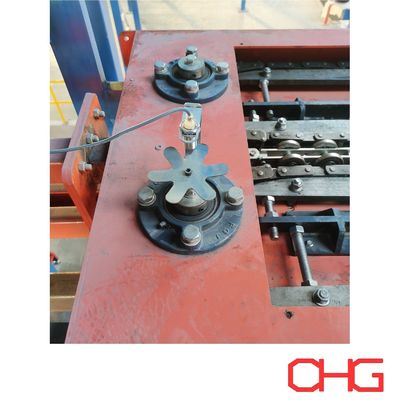

Băng tải trên cao Power and Free

Băng tải Power and Free sử dụng các đường ray dẫn động và đường ray tự do riêng biệt.

Đường ray dẫn động chứa dây chuyền được dẫn động, trong khi các xe chở di chuyển dọc theo đường ray tự do. Thông qua các cơ chế kết nối và nhả phù hợp, các xe chở riêng lẻ có thể hoạt động độc lập trong hệ thống băng tải tổng thể.

Điều này cho phép các phôi:

• Di chuyển giữa các giai đoạn sản xuất khác nhau

• Dừng tại các vị trí quy trình được chỉ định

• Tích lũy trong các khu vực đệm

• Được nhả theo yêu cầu sản xuất

• Chuyển đổi giữa các phần của băng tải

• Đi theo các tuyến đường khác nhau khi quy trình yêu cầu

Sự linh hoạt này đặc biệt hữu ích trong các dây chuyền sơn tự động, nơi các hoạt động tiền xử lý, phun sơn, sấy khô, làm mát và bốc dỡ hàng có thể yêu cầu thời gian xử lý khác nhau.

Thiết kế xe chở và móc treo linh hoạt

Xe chở và móc treo được thiết kế theo sản phẩm được sơn thay vì sử dụng một thiết kế phổ biến.

Các yếu tố quan trọng bao gồm:

• Kích thước phôi tối đa

• Trọng lượng phôi

• Số lượng sản phẩm trên mỗi xe chở

• Hướng treo

• Trọng tâm

• Khoảng cách xe chở yêu cầu

• Khả năng tiếp cận của súng phun

• Kích thước cửa lò sấy

• Phương pháp bốc và dỡ hàng

Hệ thống có thể chứa các cấu hình xe chở khác nhau, từ các bộ phận công nghiệp nhỏ hơn đến các sản phẩm kim loại chế tạo lớn và nặng.

Quy trình sơn tĩnh điện tự động

Một trình tự sản xuất điển hình có thể được cấu hình như sau:

Bốc hàng → Tiền xử lý → Sấy khô hơi ẩm → Phun sơn tĩnh điện → Sấy khô sơn tĩnh điện → Làm mát → Kiểm tra → Dỡ hàng

1. Bốc hàng

Các bộ phận kim loại được gắn lên các móc treo hoặc xe chở phù hợp tại trạm bốc hàng.

Việc bốc hàng có thể thủ công, có sự hỗ trợ của xe nâng hoặc tích hợp với các thiết bị xử lý vật liệu khác tùy thuộc vào kích thước và trọng lượng của phôi.

2. Tiền xử lý bề mặt

Trước khi sơn tĩnh điện, phôi trải qua quy trình làm sạch và tiền xử lý hóa chất cần thiết.

Tùy thuộc vào vật liệu nền và yêu cầu sơn, quy trình có thể bao gồm:

• Tẩy dầu mỡ

• Rửa nước

• Làm sạch bề mặt

• Phốt phát hoặc xử lý chuyển đổi khác

• Rửa cuối cùng

Cả hai cấu hình tiền xử lý phun và ngâm đều có thể được xem xét tùy thuộc vào hình dạng sản phẩm và yêu cầu sản xuất.

3. Sấy khô hơi ẩm

Sau khi tiền xử lý ướt, phôi đi qua khu vực sấy để loại bỏ hơi ẩm còn sót lại trước khi sơn tĩnh điện.

Bề mặt khô và được chuẩn bị tốt giúp cung cấp điều kiện phun tĩnh điện ổn định và giảm thiểu lỗi sơn.

4. Phun sơn tĩnh điện

Phôi đi vào buồng phun sơn tĩnh điện, nơi súng phun tĩnh điện áp dụng bột sơn lên bề mặt kim loại đã được nối đất.

Tùy thuộc vào mức độ tự động hóa yêu cầu, khu vực phun sơn có thể bao gồm:

• Súng phun tự động

• Máy phun qua lại

• Súng sửa chữa thủ công

• Thiết bị cung cấp bột sơn

• Thiết bị thu hồi bột sơn

Phun sơn tự động cung cấp ứng dụng lặp lại trên các bề mặt chính, trong khi sửa chữa thủ công có thể được sử dụng cho các hình dạng phức tạp, các khu vực lõm, góc và các vị trí khó sơn khác.

5. Sấy khô sơn tĩnh điện

Sau khi sơn tĩnh điện, các xe chở vận chuyển phôi đã sơn vào lò sấy khô.

Dưới điều kiện gia nhiệt được kiểm soát, bột sơn nóng chảy, chảy và liên kết chéo hóa học để tạo thành một lớp màng sơn liên tục.

Điều kiện sấy khô được xác định theo thông số kỹ thuật của bột sơn, vật liệu phôi, độ dày kim loại và hiệu suất sơn yêu cầu.

6. Làm mát

Sau khi sấy khô, phôi di chuyển vào khu vực làm mát trước khi kiểm tra và dỡ hàng.

Có thể chọn làm mát bằng không khí tự nhiên hoặc cưỡng bức tùy thuộc vào năng lực sản xuất và không gian nhà máy có sẵn.

7. Kiểm tra và dỡ hàng

Các sản phẩm hoàn chỉnh được kiểm tra theo thông số kỹ thuật sơn yêu cầu trước khi được lấy ra khỏi băng tải.

Các hạng mục kiểm tra điển hình có thể bao gồm độ dày lớp sơn, ngoại quan, màu sắc, độ bóng, độ bám dính và các khuyết tật bề mặt nhìn thấy được.

Tích lũy xe chở và đệm sản xuất

Một trong những ưu điểm chính của hệ thống Power and Free là khả năng tạo ra các khu vực tích lũy trong dây chuyền sản xuất.

Các xe chở có thể chờ tại các vị trí được chỉ định mà không làm dừng toàn bộ hệ thống băng tải.

Các khu vực đệm có thể được tích hợp:

• Trước buồng phun sơn

• Trước lò sấy khô

• Tại các trạm bốc hàng

• Tại các trạm dỡ hàng

• Giữa các quy trình có thời gian chu kỳ khác nhau

• Tại các khu vực kiểm tra hoặc chờ sản xuất

Điều này giúp phối hợp các giai đoạn sản xuất khác nhau và mang lại sự linh hoạt cao hơn khi xảy ra gián đoạn tạm thời ở một phần của dây chuyền.

Định tuyến băng tải linh hoạt

Đối với các dây chuyền sản xuất xử lý các loại sản phẩm hoặc yêu cầu quy trình khác nhau, băng tải có thể được thiết kế với các chức năng chuyển đổi và định tuyến.

Tùy thuộc vào bố trí, điều này có thể cho phép các xe chở nhất định:

• Vào các khu vực sơn khác nhau

• Bỏ qua các khu vực quy trình đã chọn

• Di chuyển vào các khu vực tích lũy

• Chuyển sang các tuyến sản xuất thay thế

• Đến các trạm bốc hoặc dỡ hàng khác nhau

Bố trí định tuyến thực tế được xác định theo quy trình sản xuất của khách hàng và bố trí xưởng.

Điều khiển băng tải và quy trình dựa trên PLC

Băng tải Power and Free có thể được tích hợp với hệ thống điều khiển của dây chuyền sơn tĩnh điện hoàn chỉnh.

Tùy thuộc vào dự án, hệ thống PLC và HMI có thể phối hợp:

• Hoạt động băng tải

• Di chuyển xe chở

• Các vị trí dừng và nhả

• Các khu vực tích lũy

• Tốc độ băng tải

• Phát hiện phôi

• Định tuyến quy trình

• Khóa liên động thiết bị

• Hoạt động thiết bị phun sơn

• Hoạt động lò sấy

• Cảnh báo lỗi và giám sát trạng thái

Sự tích hợp này cho phép thiết bị xử lý vật liệu và thiết bị sơn hoạt động như một hệ thống sản xuất phối hợp.

An toàn và bảo vệ thiết bị

Các biện pháp an toàn phù hợp có thể được tích hợp theo bố trí băng tải, đặc điểm phôi và môi trường hoạt động.

Các biện pháp này có thể bao gồm:

• Thiết bị dừng khẩn cấp

• Phát hiện vị trí xe chở

• Bảo vệ quá tải băng tải

• Khóa liên động thiết bị

• Che chắn cơ khí

• Cảnh báo lỗi

• Kiểm soát chống va chạm khi cần thiết

• Bảo vệ người vận hành tại các khu vực bốc và dỡ hàng

Cấu hình an toàn được xác định trong quá trình kỹ thuật chi tiết theo dây chuyền sản xuất thực tế.

Ưu điểm chính

Vận chuyển phôi linh hoạt

Kiểm soát xe chở riêng lẻ cho phép phối hợp các phôi có thời gian xử lý và trình tự sản xuất khác nhau.

Luồng sản xuất hiệu quả

Tích lũy và nhả xe chở được kiểm soát giúp cân bằng luồng vật liệu giữa các phần khác nhau của dây chuyền sơn.

Giảm thiểu xử lý thủ công

Sau khi được gắn lên xe chở, phôi có thể được vận chuyển tự động qua nhiều quy trình sơn.

Sử dụng không gian xưởng hiệu quả

Bố trí băng tải trên cao để lại nhiều không gian sàn hơn cho thiết bị quy trình, người vận hành, bảo trì và xử lý vật liệu.

Phù hợp với các sản phẩm khác nhau

Xe chở, móc treo, khoảng cách và định tuyến tùy chỉnh làm cho hệ thống phù hợp với nhiều loại bộ phận kim loại.

Tự động hóa có thể mở rộng

Băng tải có thể được tích hợp với thiết bị phun sơn tự động, hệ thống điều khiển quy trình và các thiết bị sản xuất khác theo mức độ tự động hóa yêu cầu.

Ứng dụng điển hình

Dây chuyền sơn tĩnh điện Power and Free có thể được thiết kế cho các sản phẩm như:

• Các bộ phận ô tô

• Tủ và vỏ điện

• Sản phẩm HVAC

• Đồ nội thất kim loại

• Giá đỡ và kệ lưu trữ

• Các bộ phận máy móc

• Thiết bị nông nghiệp

• Cửa và khung kim loại

• Sản phẩm thép chế tạo

• Các bộ phận kim loại công nghiệp thông thường

Dây chuyền sơn tĩnh điện Power and Free tùy chỉnh

Mỗi dây chuyền sản xuất được thiết kế dựa trên yêu cầu sản xuất thực tế của khách hàng.

Thông tin chính cần thiết cho thiết kế hệ thống bao gồm:

• Vật liệu phôi

• Kích thước tối đa

• Trọng lượng tối đa

• Số lượng sản phẩm trên mỗi xe chở

• Năng lực sản xuất yêu cầu

• Thông số kỹ thuật sơn

• Yêu cầu tiền xử lý

• Số lượng màu và tần suất thay đổi màu

• Kích thước nhà máy và chiều cao thông thủy

• Năng lượng sưởi ấm có sẵn

• Yêu cầu bốc và dỡ hàng

• Các vị trí tích lũy yêu cầu

• Mức độ tự động hóa

Dựa trên các thông số này, chúng tôi có thể phát triển một giải pháp tùy chỉnh bao gồm băng tải Power and Free, hệ thống xe chở và móc treo, thiết bị tiền xử lý, buồng phun sơn tĩnh điện, thiết bị ứng dụng và thu hồi bột sơn, hệ thống sấy khô, khu vực làm mát, hệ thống điều khiển và bố trí dây chuyền sản xuất hoàn chỉnh.

Hãy liên hệ với chúng tôi với thông tin phôi và yêu cầu sản xuất của bạn để nhận đề xuất và báo giá dây chuyền sơn tĩnh điện Power and Free tùy chỉnh.
