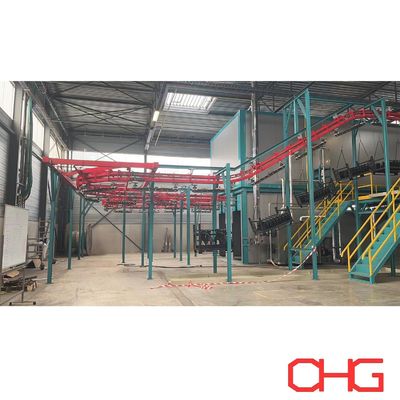

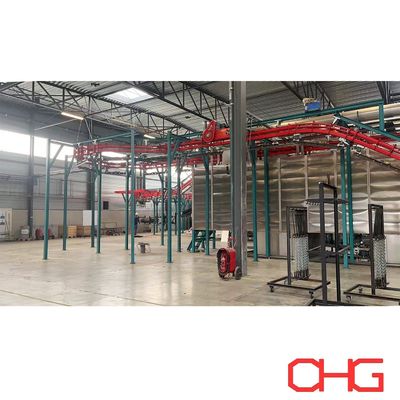

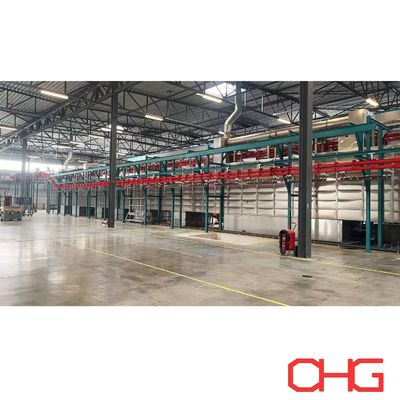

Tính năng vật liệu chống nhiệt Hệ thống vận chuyển trên không miễn phí và năng lượng tùy chỉnh cho đường phủ bột

Hệ thống băng tải Power and Free cho dây chuyền sản xuất sơn phủ

Vận chuyển vật liệu trên cao linh hoạt cho các quy trình sơn phủ công nghiệp

Hệ thống băng tải Power and Free cung cấp khả năng vận chuyển phôi linh hoạt cho các dây chuyền sơn tĩnh điện tự động, sơn lỏng, xử lý trước và các dây chuyền hoàn thiện công nghiệp khác.

Khác với băng tải trên cao chuyển động liên tục thông thường, băng tải Power and Free tách biệt đường ray dẫn động khỏi đường ray mang tải. Cấu hình này cho phép các bộ phận mang tải riêng lẻ dừng lại, tích lũy, giải phóng và chuyển đổi theo yêu cầu của các quy trình sản xuất khác nhau.

Đối với các dây chuyền sơn phủ bao gồm nhiều giai đoạn xử lý với thời gian xử lý khác nhau, sự linh hoạt này cho phép phối hợp luồng vật liệu mà không yêu cầu mọi phôi di chuyển liên tục với cùng một tốc độ.

Cách hoạt động của băng tải Power and Free

Hệ thống thường bao gồm hai đường ray được phối hợp:

• Đường ray dẫn động (Power Track): Chứa dây chuyền được dẫn động liên tục cung cấp lực đẩy.

• Đường ray tự do (Free Track): Hỗ trợ các bộ phận mang tải riêng lẻ vận chuyển phôi.

Thông qua các cơ chế kết nối và ngắt kết nối, các bộ phận mang tải có thể di chuyển cùng với dây chuyền được dẫn động hoặc đứng yên tại các vị trí được chỉ định.

Điều này cho phép các khu vực khác nhau của dây chuyền sản xuất hoạt động theo yêu cầu quy trình riêng của chúng.

Ví dụ, các bộ phận mang tải có thể:

• Di chuyển liên tục qua các khu vực xử lý trước

• Dừng tại các trạm nạp hoặc dỡ hàng

• Tích lũy trước buồng phun

• Chờ trước khi vào lò sấy

• Chuyển đổi giữa các phần băng tải khác nhau

• Đi theo các tuyến quy trình khác nhau khi cần thiết

Cấu hình băng tải thực tế được thiết kế theo quy trình sơn phủ, đặc điểm phôi, năng lực sản xuất và bố trí nhà máy.

Các tính năng chính

Di chuyển bộ phận mang tải độc lập

Một trong những ưu điểm chính của băng tải Power and Free là khả năng điều khiển các bộ phận mang tải riêng lẻ một cách độc lập trong hệ thống băng tải tổng thể.

Các bộ phận mang tải có thể:

• Được vận chuyển

• Được dừng lại

• Được tích lũy

• Được giải phóng

• Được định vị

• Được chuyển đổi giữa các phần quy trình

Điều này mang lại sự linh hoạt sản xuất cao hơn đáng kể so với băng tải trên cao chuyển động liên tục cơ bản.

Tích lũy bộ phận mang tải

Phôi thường yêu cầu thời gian lưu trú khác nhau trong quá trình xử lý bề mặt, phun sơn, sấy, làm mát, kiểm tra và các giai đoạn sản xuất khác.

Các khu vực tích lũy cho phép các bộ phận mang tải chờ đợi mà không làm dừng toàn bộ hệ thống băng tải.

Điều này đặc biệt hữu ích để cân bằng luồng sản xuất giữa các thiết bị có thời gian chu kỳ khác nhau.

Bố trí băng tải trên cao

Lắp đặt băng tải trên cao giúp sử dụng hiệu quả không gian xưởng có sẵn.

Hệ thống có thể vận chuyển phôi phía trên các khu vực sản xuất, để lại nhiều không gian sàn hơn cho:

• Thiết bị xử lý trước

• Buồng phun sơn

• Hệ thống thu hồi bột sơn

• Lò sấy

• Trạm vận hành

• Kho lưu trữ vật liệu

• Lối vào bảo trì

Tuyến đường băng tải có thể được điều chỉnh theo kích thước nhà máy và cách bố trí thiết bị có sẵn.

Bộ phận mang tải và móc treo tùy chỉnh

Thiết kế bộ phận mang tải được xác định theo sản phẩm thực tế được vận chuyển.

Các yếu tố kỹ thuật quan trọng bao gồm:

• Kích thước phôi

• Trọng lượng từng sản phẩm

• Số lượng sản phẩm trên mỗi bộ phận mang tải

• Tâm trọng lực

• Hướng treo

• Khoảng cách yêu cầu

• Khả năng tiếp cận sơn phủ

• Khoảng trống lò sấy

• Phương pháp nạp và dỡ hàng

Các bộ phận mang tải và móc treo khác nhau có thể được phát triển cho các bộ phận nhẹ, sản phẩm chế tạo lớn hoặc phôi công nghiệp nặng.

Tuyến đường sản xuất linh hoạt

Khi quy trình sản xuất yêu cầu, băng tải Power and Free có thể tích hợp các bộ chuyển mạch và các phần chuyển đổi để tạo ra các tuyến vật liệu khác nhau.

Điều này có thể hữu ích khi:

• Các sản phẩm khác nhau yêu cầu các quy trình sơn phủ khác nhau

• Các phôi nhất định cần bỏ qua một giai đoạn quy trình

• Nhiều tuyến sản xuất chia sẻ thiết bị chung

• Yêu cầu khu vực đệm

• Sử dụng các trạm nạp hoặc dỡ hàng khác nhau

Yêu cầu về tuyến đường nên được xác định trong giai đoạn thiết kế dây chuyền sản xuất theo luồng quy trình thực tế.

Tích hợp với thiết bị sơn phủ

Băng tải Power and Free có thể được tích hợp với các phần khác nhau của dây chuyền sản xuất sơn phủ hoàn chỉnh, bao gồm:

• Hệ thống xử lý trước bằng phun

• Hệ thống xử lý trước bằng ngâm

• Lò sấy khô ẩm

• Buồng phun bột sơn

• Thiết bị phun bột sơn tự động

• Trạm sửa chữa thủ công

• Buồng sơn lỏng

• Lò sấy

• Khu vực làm mát

• Trạm kiểm tra

• Khu vực nạp và dỡ hàng

Bố trí băng tải được phối hợp với cách bố trí thiết bị để duy trì vị trí phôi và thời gian quy trình phù hợp trong toàn bộ dây chuyền sản xuất.

Hệ thống điều khiển băng tải

Băng tải có thể được tích hợp vào hệ thống điều khiển PLC và HMI tổng thể của dây chuyền sơn phủ.

Tùy thuộc vào cấu hình dự án, hệ thống điều khiển có thể quản lý:

• Di chuyển bộ phận mang tải

• Chức năng dừng và giải phóng

• Khu vực tích lũy

• Tốc độ băng tải

• Tuyến đường quy trình

• Khóa liên động thiết bị

• Định vị phôi

• Trình tự sản xuất

• Cảnh báo lỗi

• Trạng thái hoạt động

Các cảm biến và thiết bị phát hiện có thể được tích hợp tại các vị trí quan trọng để giám sát vị trí bộ phận mang tải và phối hợp chuyển động băng tải với các thiết bị sản xuất khác.

An toàn và bảo vệ vận hành

Hệ thống băng tải Power and Free yêu cầu bảo vệ cơ khí và điện phù hợp theo bố trí và điều kiện vận hành của nó.

Tùy thuộc vào dự án, hệ thống có thể tích hợp:

• Thiết bị dừng khẩn cấp

• Phát hiện bộ phận mang tải

• Bảo vệ quá tải

• Khóa liên động băng tải

• Giám sát vị trí

• Che chắn cơ khí

• Kiểm soát chống va chạm khi cần thiết

• Chỉ báo lỗi và cảnh báo

Các biện pháp an toàn được xác định theo cấu hình băng tải, đặc điểm phôi, môi trường vận hành và các yêu cầu dự án hiện hành.

Ưu điểm cho dây chuyền sản xuất sơn phủ

• Thời gian quy trình linh hoạt: Các quy trình sơn phủ khác nhau có thể yêu cầu thời gian lưu trú rất khác nhau. Điều khiển bộ phận mang tải độc lập giúp dễ dàng phối hợp các giai đoạn này trong một hệ thống sản xuất.
• Đệm sản xuất: Tích lũy bộ phận mang tải tạo ra các bộ đệm giữa các phần quy trình, giúp giảm ảnh hưởng của sự gián đoạn tạm thời đối với toàn bộ dây chuyền.
• Sử dụng xưởng hiệu quả: Bố trí trên cao làm giảm lượng không gian sàn mà thiết bị vận chuyển vật liệu chiếm dụng.
• Giảm thiểu xử lý thủ công: Sau khi phôi được nạp vào bộ phận mang tải, băng tải có thể tự động chuyển chúng giữa nhiều giai đoạn sản xuất.
• Khả năng thích ứng với các sản phẩm khác nhau: Các bộ phận mang tải tùy chỉnh, bố trí móc treo, khu vực tích lũy và tuyến đường có thể được phát triển cho các nhóm phôi khác nhau.
• Tích hợp với tự động hóa: Băng tải có thể giao tiếp với thiết bị phun sơn, lò sấy, hệ thống xử lý trước và các thiết bị quy trình khác thông qua hệ thống điều khiển dây chuyền sản xuất.

Ứng dụng điển hình

Hệ thống băng tải Power and Free được ứng dụng rộng rãi cho các dây chuyền sơn phủ công nghiệp xử lý các sản phẩm như:

• Các bộ phận ô tô

• Đồ nội thất kim loại

• Tủ và vỏ điện

• Sản phẩm HVAC

• Các bộ phận máy móc

• Thiết bị nông nghiệp

• Cửa và khung kim loại

• Giá đỡ và kệ lưu trữ

• Cấu trúc thép chế tạo

• Các sản phẩm kim loại công nghiệp thông thường

Hệ thống có thể được thiết kế cho các kích thước phôi và yêu cầu tải khác nhau theo dự án cụ thể.

Băng tải Power and Free so với băng tải trên cao liên tục

Loại băng tải phù hợp nên được lựa chọn theo năng lực sản xuất, đặc điểm phôi, thời gian quy trình, yêu cầu tự động hóa và ngân sách dự án.

Thiết kế băng tải Power and Free tùy chỉnh

Băng tải Power and Free được thiết kế theo dây chuyền sản xuất thực tế thay vì được chọn như một hệ thống tiêu chuẩn cố định.

Thông tin thiết kế quan trọng bao gồm:

• Kích thước phôi

• Trọng lượng phôi tối đa

• Số lượng sản phẩm trên mỗi bộ phận mang tải

• Năng lực sản xuất yêu cầu

• Yêu cầu tốc độ băng tải

• Khoảng cách bộ phận mang tải

• Phương pháp nạp và dỡ hàng

• Luồng quy trình

• Vị trí tích lũy yêu cầu

• Kích thước nhà máy và chiều cao thông thủy

• Bố trí thiết bị

• Tuyến đường yêu cầu

• Yêu cầu tự động hóa

Dựa trên các thông số này, chúng tôi có thể phát triển một giải pháp băng tải tùy chỉnh bao gồm bố trí đường ray, thiết kế bộ phận mang tải, bố trí móc treo, hệ thống dẫn động, các phần tích lũy, cơ chế chuyển đổi, hệ thống điều khiển và tích hợp với dây chuyền sản xuất sơn phủ hoàn chỉnh.

Hãy liên hệ với chúng tôi với thông tin phôi, yêu cầu sản xuất và bố trí nhà máy của bạn để có giải pháp băng tải Power and Free tùy chỉnh.
