| Tên thương hiệu: | CHG |
| Số mẫu: | PR-PSS-03 |
| MOQ: | 1 bộ |
| Giá: | 100,000-200,000 USD |
| Điều khoản thanh toán: | D/A, L/C, D/P, T/T. |
| Khả năng cung cấp: | 10 bộ mỗi năm |
Hệ thống tiền xử lý phun tự động cho dây chuyền sơn tĩnh điện
Chuẩn bị bề mặt kim loại công nghiệp trước khi sơn tĩnh điện
Hệ thống tiền xử lý phun là một phần thiết yếu của dây chuyền sản xuất sơn tĩnh điện hoàn chỉnh. Chức năng chính của nó là loại bỏ dầu, bụi bẩn, cặn gia công và các chất gây ô nhiễm khác khỏi phôi kim loại trong khi chuẩn bị hóa học chất nền cho ứng dụng bột tiếp theo.
Trong quá trình vận hành, phôi di chuyển qua các khu vực xử lý khép kín, nơi áp dụng các giải pháp làm sạch, rửa và xử lý chuyển đổi thông qua các vòi phun được bố trí một cách chiến lược. Một quy trình tiền xử lý được cấu hình đúng cách sẽ giúp cải thiện độ bám dính của lớp sơn tĩnh điện, chống ăn mòn và độ đồng nhất hoàn thiện tổng thể.
Trình tự quy trình, hóa chất xử lý, số công đoạn, kích thước thiết bị và thông số vận hành có thể được tùy chỉnh theo vật liệu phôi, điều kiện bề mặt, năng lực sản xuất và hiệu suất lớp phủ cần thiết.
Hệ thống tiền xử lý phun hoạt động như thế nào
Phôi được vận chuyển qua một loạt các khu xử lý bằng băng tải dây chuyền sản xuất. Máy bơm tuần hoàn chất lỏng quy trình cần thiết từ các bể riêng lẻ đến các ống phun và vòi phun được bố trí xung quanh phôi.
Mỗi giai đoạn thực hiện một chức năng làm sạch, súc rửa hoặc xử lý hóa học cụ thể trước khi sản phẩm chuyển sang giai đoạn tiếp theo.
Một quy trình điển hình có thể bao gồm:
Tẩy dầu mỡ → Rửa sạch bằng nước → Xử lý chuyển đổi → Rửa sạch bằng nước → Rửa sạch lần cuối → Sấy ẩm
Các giai đoạn xử lý bổ sung có thể được kết hợp khi yêu cầu của sản phẩm hoặc thông số kỹ thuật của lớp phủ.
Các giai đoạn tiền xử lý chính
1. Tẩy dầu mỡ và làm sạch
Việc xử lý hóa học đầu tiên sẽ loại bỏ ô nhiễm tích tụ trong quá trình sản xuất, gia công, bảo quản và xử lý.
Các chất gây ô nhiễm điển hình bao gồm:
Dầu và mỡ
Bụi bẩn
Chất lỏng gia công
Dấu vân tay
Chất thải sản xuất
Ô nhiễm bề mặt khác
Dung dịch làm sạch được phun lên phôi thông qua nhiều vòi phun để tiếp xúc hiệu quả với các bề mặt cần thiết.
Việc tẩy dầu mỡ triệt để sẽ tạo ra một bề mặt sạch và chuẩn bị phôi cho quá trình xử lý hóa học tiếp theo.
2. Rửa nước
Sau khi tẩy dầu mỡ, sản phẩm đi qua một hoặc nhiều phần rửa.
Các giai đoạn rửa sạch sẽ loại bỏ các hóa chất tẩy rửa còn sót lại và các chất gây ô nhiễm khỏi phôi trước quá trình xử lý tiếp theo.
Rửa hiệu quả cũng giúp:
Giảm lượng hóa chất mang theo
Hạn chế ô nhiễm giữa các bể xử lý
Duy trì điều kiện tắm ổn định hơn
Cải thiện tính nhất quán tiền xử lý tổng thể
Có thể kết hợp nhiều giai đoạn rửa hoặc rửa theo tầng tùy theo yêu cầu của quy trình.
3. Điều hòa bề mặt
Khi quy trình hóa học đã chọn yêu cầu, giai đoạn xử lý bề mặt có thể được kết hợp trước khi xử lý chuyển hóa.
Thay vì chỉ đơn giản là tăng độ nhám bề mặt, giai đoạn này được sử dụng để thiết lập điều kiện bề mặt đồng đều và phù hợp hơn cho quá trình chuyển đổi tiếp theo.
Yêu cầu xử lý bề mặt phụ thuộc vào vật liệu nền và hóa chất xử lý trước được lựa chọn.
4. Xử lý chuyển đổi
Sau khi làm sạch và rửa sạch, bề mặt kim loại có thể trải qua quá trình xử lý chuyển đổi phù hợp để cải thiện độ bám dính và hiệu suất ăn mòn của lớp phủ.
Tùy thuộc vào yêu cầu của chất nền và dự án, các phương án xử lý có thể bao gồm:
Phốt phát sắt
kẽm photphat
Các quá trình phủ chuyển đổi khác
Sự thụ động khi cần thiết
Quá trình hóa học chính xác phải được lựa chọn theo vật liệu phôi, khả năng chống ăn mòn cần thiết, thông số kỹ thuật sơn tĩnh điện và tiêu chuẩn chất lượng hiện hành.
5. Rửa sạch lần cuối
Sau quá trình xử lý chuyển hóa, việc rửa thêm sẽ loại bỏ dư lượng hóa chất không mong muốn trước khi sấy khô.
Cấu hình rửa cuối cùng có thể được thiết kế theo quy trình hóa học đã chọn và chất lượng bề mặt yêu cầu.
Khi cần thiết, nước tinh khiết hoặc nước khử ion cũng có thể được đưa vào giai đoạn rửa cuối cùng.
6. Sấy ẩm
Trước khi vào buồng phun bột, nước dư phải được loại bỏ khỏi phôi đã được xử lý.
Phần sấy khô cung cấp hệ thống sưởi có kiểm soát để đảm bảo sản phẩm đạt đến giai đoạn ứng dụng bột với bề mặt đủ khô.
Việc loại bỏ độ ẩm thích hợp giúp giảm thiểu các khuyết tật của lớp phủ và tạo điều kiện ổn định cho quá trình phun bột tĩnh điện.
Hệ thống tuần hoàn phun
Tuần hoàn chất lỏng hiệu quả là một phần quan trọng của thiết bị tiền xử lý.
Mỗi giai đoạn của quy trình có thể kết hợp các thành phần như:
Bể xử lý
Bơm tuần hoàn
Ống phun
Vòi phun
Bộ lọc
Thiết bị sưởi ấm
Kiểm soát mức chất lỏng
Đường ống và van
Việc bố trí vòi phun được thiết kế theo kích thước và hình dạng phôi để mang lại phạm vi xử lý hiệu quả.
Công suất bơm, áp suất phun, số lượng vòi phun và cách bố trí đường ống được lựa chọn theo yêu cầu thực tế của quy trình thay vì sử dụng cấu hình tiêu chuẩn cố định.

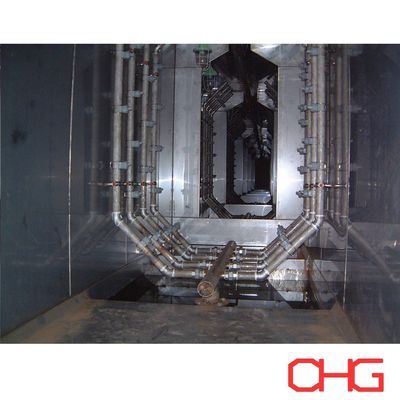

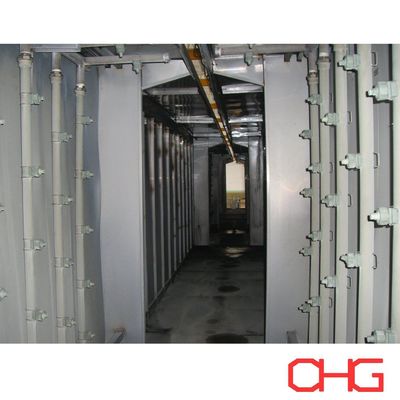

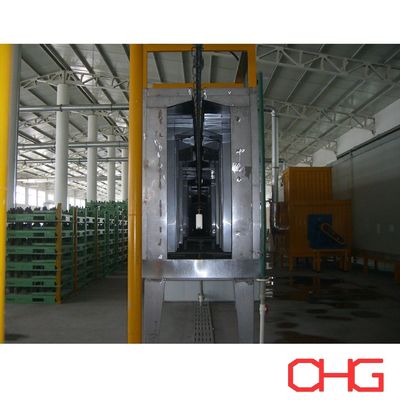

Đường hầm tiền xử lý kèm theo
Các phần xử lý phun thường được bao bọc trong một đường hầm tiền xử lý để chứa chất lỏng phun và các quy trình hóa học riêng biệt.
Đường hầm và bể xử lý có thể được sản xuất từ vật liệu chống ăn mòn phù hợp theo loại hóa chất được sử dụng trong từng giai đoạn xử lý.
Thiết kế thiết bị có thể kết hợp:
Cửa ra vào
Khu vực kiểm tra
Bố trí thoát nước
Ngăn chặn sương mù
Quyền truy cập bảo trì
Tách biệt giữa các khu điều trị
Chiều dài đường hầm tổng thể được xác định bởi tốc độ băng tải, thời gian xử lý cần thiết, số giai đoạn xử lý và kích thước phôi.
Kiểm soát quá trình tự động
Hệ thống tiền xử lý có thể được tích hợp với hệ thống điều khiển PLC và HMI của dây chuyền sản xuất.
Tùy theo yêu cầu của dự án, hệ thống có thể điều khiển hoặc giám sát:
Nhiệt độ tắm
Vận hành máy bơm
Áp suất phun
Mức chất lỏng
Thiết bị sưởi ấm
Vận hành băng tải
Trình tự quy trình
Tình trạng thiết bị
Điều kiện báo động
Nồng độ hóa chất cũng có thể được theo dõi hoặc quản lý bằng cách sử dụng các thiết bị và hệ thống định lượng hóa chất thích hợp khi cần thiết.
Kiểm soát tập trung giúp duy trì các điều kiện vận hành lặp lại và đơn giản hóa việc quản lý sản xuất.
Ưu điểm chính
Ứng dụng điển hình
Hệ thống tiền xử lý phun có thể được sử dụng cho nhiều loại sản phẩm kim loại công nghiệp, bao gồm:
Linh kiện ô tô
Tủ và vỏ điện
Đồ nội thất bằng kim loại
Giá và kệ lưu trữ
Linh kiện HVAC
Bộ phận máy móc
Thiết bị nông nghiệp
Cửa và khung kim loại
Sản phẩm thép chế tạo
Linh kiện kim loại công nghiệp tổng hợp
Các cấu hình quy trình khác nhau có thể được phát triển cho thép, thép mạ kẽm, nhôm và các chất nền phù hợp khác.
Giải pháp tiền xử lý phun tùy chỉnh
Mỗi hệ thống tiền xử lý được thiết kế tùy theo sản phẩm của khách hàng và hiệu suất lớp phủ yêu cầu.
Thông tin quan trọng cho thiết kế hệ thống bao gồm:
Vật liệu phôi
Kích thước và trọng lượng tối đa
Tình trạng bề mặt trước khi xử lý
Năng lực sản xuất cần thiết
Tốc độ băng tải
Hiệu suất ăn mòn cần thiết
Quá trình hóa học tiền xử lý
Kích thước nhà máy có sẵn
Chất lượng nước và điều kiện cung cấp
Nguồn năng lượng sưởi ấm
Yêu cầu xử lý nước thải
Mức độ tự động hóa cần thiết
Dựa trên các thông số này, chúng tôi có thể phát triển một giải pháp tùy chỉnh bao gồm quy trình tiền xử lý, đường hầm phun, bể xử lý, bơm tuần hoàn, bố trí vòi phun, hệ thống gia nhiệt, khu vực sấy ẩm, hệ thống điều khiển và tích hợp với dây chuyền sơn tĩnh điện hoàn chỉnh.
Liên hệ với chúng tôi về phôi và thông tin sản xuất của bạn để có đề xuất hệ thống tiền xử lý phun tùy chỉnh.
