Hệ thống băng tải trên cao Dây chuyền sơn tĩnh điện cho các bộ phận kim loại tấm tùy chỉnh

Giải pháp phủ hiệu quả cho vỏ kim loại tấm

Dây chuyền sản xuất sơn tĩnh điện này được thiết kế đặc biệt để phủ các thành phần kim loại tấm được sử dụng trong khung và vỏ tủ điều khiển điện. Thích hợp cho các bộ phận có kích thước, hình dạng và cấu hình khác nhau, hệ thống mang lại chất lượng lớp phủ ổn định, hiệu quả sản xuất cao và hoạt động đáng tin cậy để chế tạo kim loại tấm hiện đại.

Buồng phun được sản xuất từ ​​nhựa PP (polypropylene) chất lượng cao, mang lại khả năng kháng hóa chất tuyệt vời, chống ăn mòn và tuổi thọ cao. Quá trình phủ kết hợp phun bột tĩnh điện tự động với phun sơn lại bằng tay, đảm bảo phủ toàn bộ các bề mặt phẳng, góc, cạnh và các mặt cắt phức tạp.

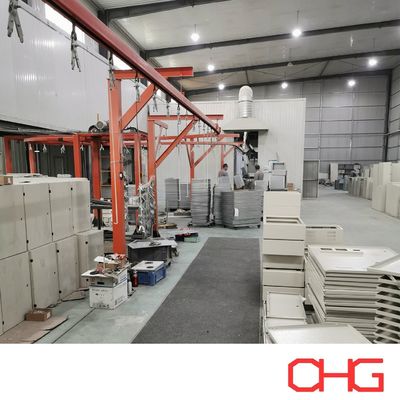

Các phôi được vận chuyển bằng hệ thống băng tải monorail trên cao, cho phép vận chuyển ổn định, tận dụng không gian hiệu quả và sản xuất liên tục trong suốt quá trình phủ.

Các tính năng chính

• Được thiết kế cho khung tủ điều khiển điện và vỏ kim loại tấm

• Thích hợp cho phôi có kích thước và hình dạng khác nhau

• Buồng phun bột PP có khả năng chống ăn mòn tuyệt vời

• Hệ thống phun hybrid kết hợp phun tự động và thủ công

• Băng tải monorail trên cao giúp vận chuyển trơn tru và đáng tin cậy

• Hiệu quả phủ cao với hiệu suất sản xuất ổn định

• Bố trí quy trình và năng lực sản xuất có thể tùy chỉnh

Quy trình làm việc của dây chuyền sản xuất

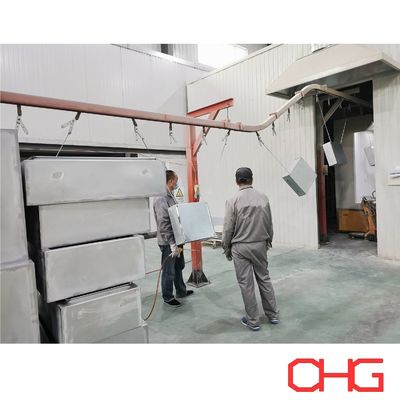

Tải thủ công

Các phôi được treo trên giá đỡ và thang máy hỗ trợ người vận hành tải trọng tiện dụng trước khi vào dây chuyền sản xuất.

Phun tiền xử lý

Băng tải lập chỉ mục các phôi qua từng trạm tiền xử lý, tại đó chúng dừng lại một thời gian ngắn để phun và rửa hóa chất. Quá trình theo giai đoạn này sẽ loại bỏ triệt để dầu, bụi và các chất gây ô nhiễm khác đồng thời chuẩn bị bề mặt để có độ bám dính lớp phủ vượt trội.

Sấy khô

Sau khi xử lý trước, các phôi được đưa vào công đoạn sấy khô để loại bỏ hoàn toàn độ ẩm còn sót lại, tạo điều kiện bề mặt lý tưởng cho việc thi công bột.

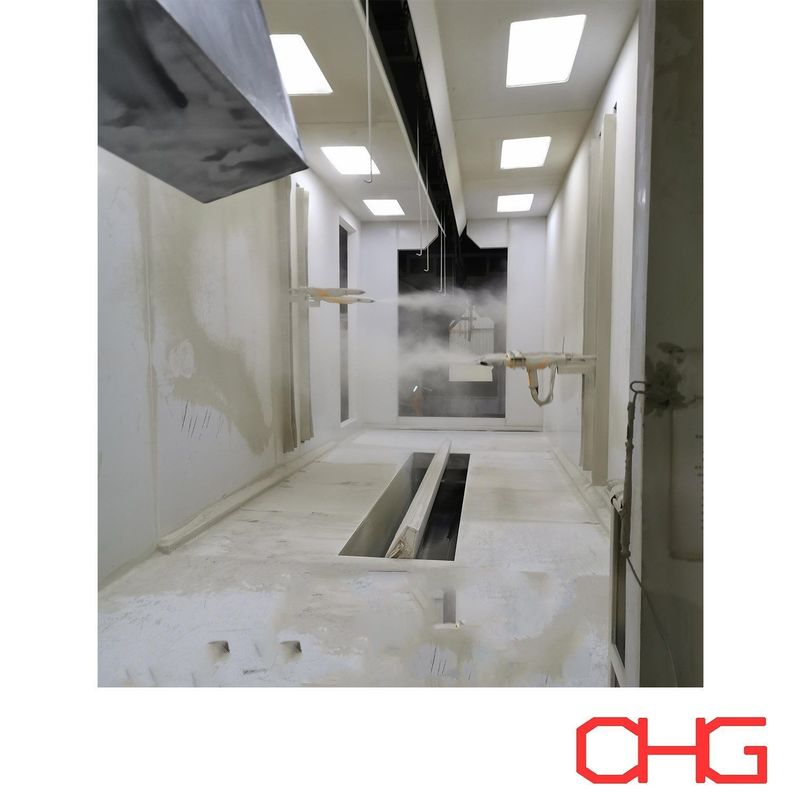

Phun bột tự động

Các phôi di chuyển liên tục qua buồng chứa bột tự động với tốc độ băng tải khoảng 1,0–1,5 m/phút. Súng phun tĩnh điện tự động áp dụng một lớp sơn tĩnh điện đồng nhất, trong khi người vận hành thủ công có thể thực hiện phun bổ sung khi cần thiết để đảm bảo phủ kín hoàn toàn.

bảo dưỡng bột

Sau khi phun, các bộ phận được phủ sẽ được đưa vào lò bảo dưỡng, nơi quá trình gia nhiệt được kiểm soát sẽ làm nóng chảy và liên kết chéo bột thành một màng phủ đồng nhất, bền bỉ với độ bám dính và chống ăn mòn tuyệt vời.

làm mát

Các thành phần phủ được làm mát tự nhiên để ổn định lớp phủ trước khi xử lý tiếp theo.

Dỡ & Chuyển

Sau khi làm mát, thang máy hỗ trợ người vận hành dỡ hàng và thành phẩm được chuyển đến khu vực lắp ráp, kiểm tra hoặc đóng gói.

Quy trình sơn tĩnh điện

1. Chuẩn bị bề mặt: Các thành phần kim loại tấm được làm sạch để loại bỏ dầu mỡ, bụi, cặn hàn và các chất gây ô nhiễm khác, mang lại bề mặt sạch sẽ để đạt hiệu suất phủ tối ưu.

2. Tiền xử lý hóa học: Hệ thống tiền xử lý cải thiện khả năng chống ăn mòn và độ bám dính của lớp phủ thông qua các quá trình như:

• Tẩy dầu mỡ

• Rửa nước

• phốt phát

• Lớp phủ chuyển đổi không có crom hoặc crom

• Rửa lần cuối

Quá trình chính xác có thể được tùy chỉnh theo yêu cầu về vật liệu nền và lớp phủ.

3. Sấy khô: Các phôi đi qua lò sấy để loại bỏ độ ẩm còn sót lại trước khi đưa vào buồng sơn tĩnh điện.

4. Ứng dụng bột tĩnh điện: Bột tích điện được phun lên các phôi được nối đất bằng súng phun tự động. Phun sơn lại bằng tay đảm bảo độ dày lớp phủ ổn định trên các góc, cạnh và các khu vực lõm vào.

5. Bảo dưỡng bột: Bên trong lò đóng rắn, lớp sơn tĩnh điện tan chảy, chảy và liên kết chéo thành một lớp màng bảo vệ mịn, bền mang lại độ bền cơ học và khả năng chống ăn mòn tuyệt vời.

6. Làm mát: Làm mát có kiểm soát giúp ổn định lớp phủ và duy trì hình thức cũng như hiệu suất của nó.

7. Kiểm tra chất lượng: Mọi thành phần hoàn thiện đều trải qua quá trình kiểm tra toàn diện, bao gồm:

• Đo độ dày lớp phủ

• Kiểm tra bề mặt

• Kiểm tra độ bám dính

• Xác minh chất lượng lớp phủ tổng thể

Chỉ những sản phẩm đủ tiêu chuẩn mới được tiến hành lắp ráp hoặc vận chuyển cuối cùng.

Giải pháp kỹ thuật tùy chỉnh

Mỗi dây chuyền sản xuất sơn tĩnh điện đều được thiết kế theo yêu cầu sản xuất cụ thể của khách hàng. Chúng tôi có thể tùy chỉnh hệ thống hoàn chỉnh dựa trên:

• Kích thước và trọng lượng phôi

• Năng lực sản xuất

• Cấu hình băng tải

• Quá trình tiền xử lý

• Thiết kế buồng phun

• Mức độ tự động hóa

• Bố trí nhà xưởng và không gian sẵn có

Liên hệ với chúng tôi ngay hôm nay để có đề xuất kỹ thuật tùy chỉnh. Đội ngũ kỹ thuật của chúng tôi sẽ cung cấp giải pháp sơn tĩnh điện hoàn chỉnh được thiết kế để tối đa hóa chất lượng sơn, hiệu quả sản xuất và độ tin cậy vận hành lâu dài cho quá trình sản xuất tủ điều khiển điện của bạn.
